Vodič za centrifugalne pumpe visokog protoka: Vrste, dimenzioniranje i obaveza kemijskog procesa

Ako ste ikada dimenzionirali prijenosnu liniju za veliku farmu spremnika ili gledali kako se cirkulacijska petlja muči jer je crpka odabrana samo na glavu, već znate da je "visoki protok" relativan pojam. U radu centrifugalne pumpe to obično znači radnu točku u kojoj je volumen važniji od tlaka. Pumpa može pokretati vodu za hlađenje, tekućinu za kemijski proces, slanu otopinu ili proizvod niske viskoznosti kroz široku mrežu cijevi, a impeler i kućište su raspoređeni tako da učinkovito propuštaju taj volumen. U tvrtki Jiangsu Feixiang Pump Manufacturing Co., Ltd., naš svakodnevni rad s kemijskim postrojenjima i korisnicima procesa naučio nas je da je najbolja centrifugalna pumpa visokog protoka rijetko najveća na listi podataka; to je onaj koji odgovara krivulji sustava, tekućini i stvarnosti održavanja.

Što "visoki protok" znači za centrifugalnu pumpu

Brzina protoka je volumen koji pumpa isporučuje po jedinici vremena, a visina je energija koju dodaje po jedinici težine tekućine. Centrifugalna pumpa visokog protoka nalazi se na desnoj strani svoje krivulje rada: veliki volumen, često skroman napor. Zbog toga ove crpke obično koriste jednostupanjsko visi rotor, široku spiralu i velike usisne i ispusne prolaze. Specifična brzina raste kako se protok povećava u odnosu na visinu, pomičući dizajne prema impelerima s mješovitim protokom i aksijalnim protokom kada je zahtjev za visinom vrlo nizak, a zahtjev za volumenom vrlo visok.

Važno je ne brkati veliki protok s visokim tlakom. Crpka može biti velika u okviru okvira, ali još uvijek isporučuje samo nekoliko barova visine. Nasuprot tome, višestupanjska pumpa može proizvesti visoki tlak s relativno skromnim protokom. Praktično pitanje je gdje krivulja sustava siječe krivulju pumpe i radi li odabrana crpka blizu svoje točke najbolje učinkovitosti. Za tekućine niske viskoznosti kao što su voda, otapala i mnoge kemijske struje, centrifugalne pumpe prirodno odgovaraju jer mogu propuštati velike količine uz relativno jednostavnu konstrukciju.

Uobičajene konfiguracije centrifugalne pumpe visokog protoka

Dužnosti velikog protoka ispunjavaju nekoliko rasporeda pumpi, a pravi izbor ovisi o visini, rasporedu, tekućini i učestalosti rada jedinice. Horizontalna jednostupanjska procesna pumpa često je prva opcija za opći prijenos jer je dostupna i laka za održavanje. Vertikalne pumpe štede prostor na podu i održavaju kratak usisni put u jamama ili cirkulacijskim jamama. Pumpe s aksijalnim protokom idu dalje od ideje visokog protoka, koristeći impelere u stilu propelera za vrlo velike volumene pri niskom naporu. Višestupanjske jedinice stupaju na scenu kada se isti protok mora isporučiti pri višem tlaku, iako kućište postaje duže i složenije.

U kemijskom servisu, crpka također mora poštovati materijale i brtvljenje. Standardna pumpa za kemijski proces može se isporučiti od lijevanog željeza, nehrđajućeg čelika ili drugih legura, s mehaničkim brtvama koje odgovaraju tekućini. Za kiseline, lužine i otopine soli može biti potrebna obložena pumpa ili pumpa otporna na koroziju. Za vrlo velike cirkulacijske zadatke, kao što su petlje isparavanja i kristalizacije, dizajn s aksijalnim protokom može biti učinkovitiji od prisiljavanja centrifugalne pumpe visokog protoka da radi daleko od svoje najbolje točke. Naš rasprava o performansama crpke s aksijalnim protokom detaljnije pokriva taj kompromis.

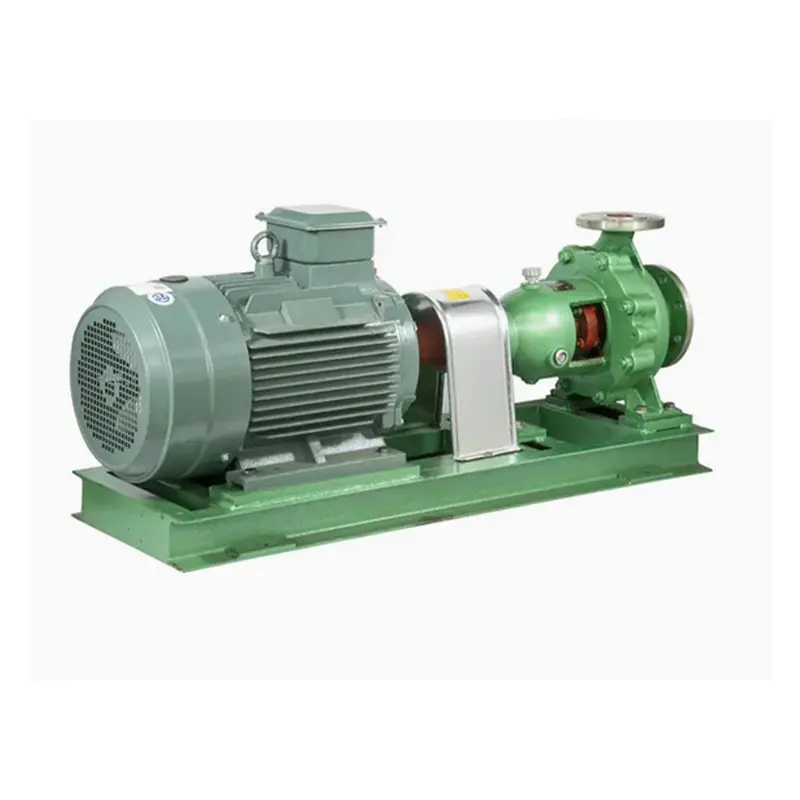

Horizontalna kemijska centrifugalna pumpa tipa IH Za korozivne, vodene tekućine bez krutih tvari, ova jednostupanjska ISO2858 pumpa nudi širok raspon protoka i visine za kemijske procese. Pogledajte proizvod →

Brza usporedba stilova pumpi visokog protoka

Gdje se centrifugalne pumpe visokog protoka uklapaju u procesna postrojenja

Centrifugalne pumpe visokog protoka pojavljuju se na više mjesta nego što mnogi ljudi očekuju. Oni upravljaju vodom za hlađenje i servisnom vodom, prenose proizvod između spremnika, čistači hrane, cirkuliraju rasolu ili toplinsku tekućinu i podržavaju sustave plašta reaktora. U kemijskim postrojenjima, ista familija pumpi može se koristiti za razrijeđene otopine, otapala i druge tekućine niske viskoznosti, pod uvjetom da su ovlaženi materijali i brtve kompatibilni. Kada struja sadrži krutine ili plinove, slika se mijenja i može biti potreban drugačiji dizajn ili modificirana instalacija.

Jedna korisna razlika je između transfera i cirkulacije. Prijenosna pumpa obično ima definirani ciklus pokretanja i zaustavljanja i možda će trebati samousisnu ili mogućnost usisnog podizanja. Cirkulacijska pumpa radi dugo, tako da su učinkovitost i stabilan rad u blizini točke najbolje učinkovitosti važniji. Krugovi isparavanja i kristalizacije dobar su primjer: pumpa mora pokretati veliki volumen tekućine s niskom dostupnom visinom, a pogrešan odabir može uzrokovati kavitaciju, vibracije ili nepotrebnu potrošnju energije. Ovo je jedan od razloga zašto naš asortiman crpki uključuje procesne centrifuge i kemijske aksijalne pumpe za cirkulaciju velikog volumena.

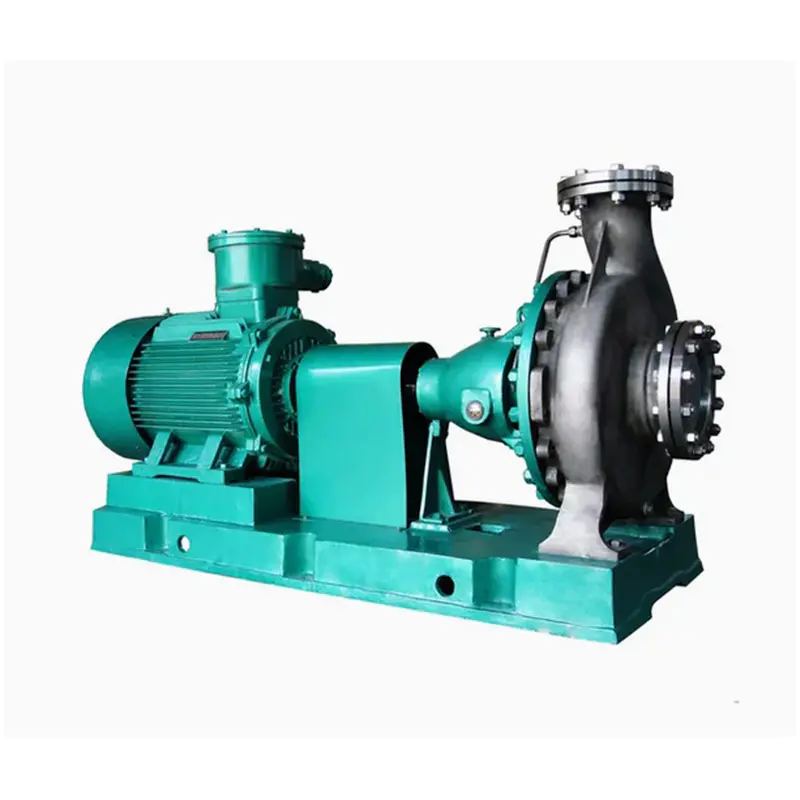

CZ standardna pumpa za kemijski proces Pumpa za kemijske procese sa stražnjim otvaranjem za korozivne ili visokotemperaturne tekućine, s protokom do 1500 m³/h i održavanjem bez otvaranja cjevovoda. Pogledajte proizvod →

Kontrolni popis za određivanje veličine i odabir

Pouzdan odabir počinje podacima, a ne veličinom okvira. Zapišite normalni i maksimalni protok, potrebnu visinu, svojstva tekućine i radnu temperaturu prije nego što pogledate krivulje. Zatim pažljivo provjerite usisnu stranu. Mnoge pumpe visokog protoka krive se za kavitaciju kada je pravi problem nedovoljna dostupna neto pozitivna usisna visina, dugačak usisni vod ili loše postavljeno koljeno. Sljedeće provjere su praktična polazna točka.

1. Radna točka: Potvrdite projektirani protok i visinu, plus bilo koju buduću marginu kapaciteta. Izbjegavajte dodavanje proizvoljnih margina koje guraju pumpu krajnje desno od krivulje.
2. Podaci o tekućini: Zabilježite viskoznost, gustoću, sadržaj čvrstih tvari, otopljeni plin, korozivnost i temperaturu. Oni određuju vrstu pumpe, materijale i raspored brtvila.
3. NPSH marža: Usporedite raspoloživi NPSH s potrebnim NPSH u cijelom rasponu protoka, ne samo u projektnoj točki.
4. Materijali i brtve: Uskladite ovlažene dijelove s tekućinom i odaberite plan ispiranja brtve koji se može održavati na terenu.
5. Vozač i kontrola: Provjerite veličinu motora, način pokretanja, rad s promjenjivom brzinom i učinak promjene brzine na protok i visinu.
6. Izgled: Držite usisnu cijev kratkom i izravnom, osigurajte odgovarajuće potapanje i ostavite prostor za pristup održavanju.

Pomaže i pitanje kako će pumpa raditi. Jedinica koja godinama radi punom brzinom ima drugačije prioritete od one koja se često prigušuje ili mijenja. Ako sustav treba široki raspon protoka, kontrola promjenjive brzine može biti korisnija od većeg podešavanja rotora. Ako je tekućina korozivna, obložena ili nehrđajuća konstrukcija može unaprijed koštati više, ali smanjiti vrijeme zastoja. Cilj nije pronaći najveći broj protoka; to je pronaći pumpu koja ostaje unutar zdravog radnog prozora.

Napomene o instalaciji, radu i održavanju

Centrifugalne pumpe visokog protoka nagrađuju dobru instalaciju. Fugiranje temeljne ploče, poravnanje osovine i podrška cjevovoda bitni su jer veliki volumeni protoka mogu proizvesti primjetne sile reakcije. Usisni cjevovod ne smije imati visoke točke na kojima se može skupljati zrak, a crpka nikada ne smije raditi na suho osim ako nije posebno dizajnirana za tu funkciju. Tijekom puštanja u pogon provjerite rotaciju, curenje brtve, vibracije i struju motora na stvarnoj radnoj točki. Crpka koja je bučna ili vibrira pri pokretanju može kavitirati, biti pogrešno poravnata ili raditi daleko od projektiranog protoka.

U svakodnevnom radu pratite usisni tlak, ispusni tlak, indikaciju protoka i temperaturu ležaja. Postupni gubitak protoka može ukazivati ​​na istrošeni impeler, djelomično blokiran usisni filter ili promjenu u procesu. Kvarovi mehaničke brtve često se povezuju s radom na suho, slabim protokom ispiranja ili neusklađenošću, a ne samom brtvom. Čuvajte rezervne habajuće prstenove i brtve za kritične jedinice i zabilježite krivulju pumpe pri puštanju u rad kako bi se buduće promjene performansi mogle procijeniti prema poznatoj osnovici. Za rad na visokim temperaturama ili koroziju, plan preventivnog održavanja temeljen na stanju brtve i trendu vibracija obično je korisniji od fiksnog intervala remonta.

Vertikalna aksijalna pumpa za rad s velikim volumenom Vertikalna aksijalna pumpa za rad s velikim volumenom i niskim pritiskom; orijentacija koja štedi prostor odgovara navodnjavanju, kontroli poplava, pročišćavanju otpadnih voda i ograničenim instalacijama. Pogledajte proizvod →

Surađujemo s proizvođačem pumpi na radnom mjestu visokog protoka

Jiangsu Feixiang Pump Manufacturing Co., Ltd. proizvodi kemijske pumpe od 1980-ih, a naš asortiman proizvoda obuhvaća pumpe za kemijske procese, pumpe otporne na koroziju, visokotemperaturne pumpe, pumpe s aksijalnim protokom, samousisne pumpe i srodnu opremu. Ta širina je korisna kada se veliki protok preklapa s kemijskom kompatibilnošću ili visokom temperaturom, jer se razgovor može kretati od "koja je pumpa najveća" do "koja kombinacija hidraulike i materijala odgovara ovoj liniji". Naše obitelji procesnih pumpi CZ, HJ, IH i ZA služe različitim dijelovima te mape, dok crpke s aksijalnim protokom i vertikalne cirkulacije pokrivaju aplikacije velikog volumena s niskim pritiskom.

Ako planirate novu instalaciju ili zamjenu crpke koja nikad nije sasvim odgovarala, pošaljite nam podatke o protoku, visini, tekućini, temperaturi i jednostavnu skicu rasporeda cjevovoda. Možemo pregledati dužnost s vama i preporučiti praktičnu konfiguraciju. Cilj je centrifugalna pumpa visokog protoka koja svoj posao obavlja tiho, učinkovito i uz održavanje koje vaš tim može podnijeti.
